200型加强弦杆性能介绍

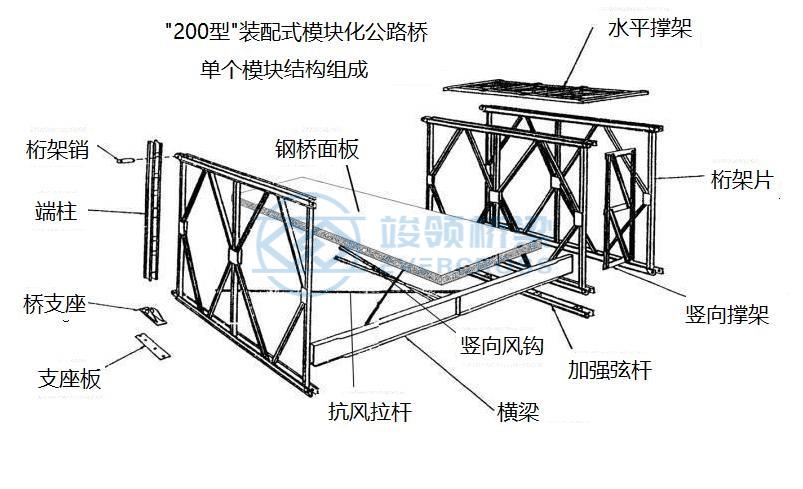

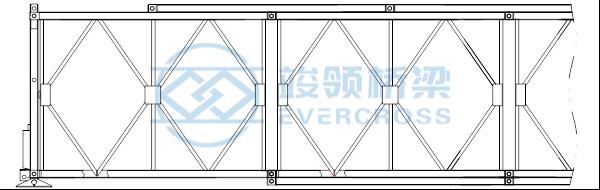

200型加强弦杆的结构形式与桁架单元的上下弦杆类同，200型连接尺寸长度为3048mm，主要用于标准桥梁或特种桥梁的桁架上下弦杆的加强。加强弦杆设有上下两排连接支座，下排便于与桁架弦杆连接，上排便于与支撑架相连，阴头桥端和阳头桥端的上部一片桁架单元通常不设置加强弦杆。通常加强弦杆正对桁架单元设置。200型的加强弦杆可使加强弦杆的单双耳接头与桁架单元的单双耳接头错开。

200型加强弦杆重90公斤。
