321横梁

321型贝雷桥横梁一般采用28I或者H346,型钢，横梁上设有4组卡子，用于限定桥面板或者纵梁位置，也可以设置螺栓孔，用于用高强螺栓固定桥面板。横梁两端焊有短柱用于连接斜撑，两端底面各有3个凹眼。安装横梁时，将凹眼套入桁架下弦杆横梁垫板上的栓钉，使横梁在桁架上就位。凹眼的间距与桁架间距相同，横梁就位后，桁架的间距也就相对固定了。

传统横梁和贝雷片竖杆采用横梁夹具连接。

横梁夹具由拉杆、悬梁和支承杆3部分组成；用于固定横梁。拉杆端部有一凸头，安装时将拉杆凸头扣入横梁垫板缺口内，悬梁的一端勾在桁架竖杆的长方孔上，再用把杆（或扳手）转动支承杆，使其压紧固定横梁。横梁夹具不能承受很大的向上荷载，因此，当横梁用夹具夹住时，禁止用千斤顶在横梁下顶起。

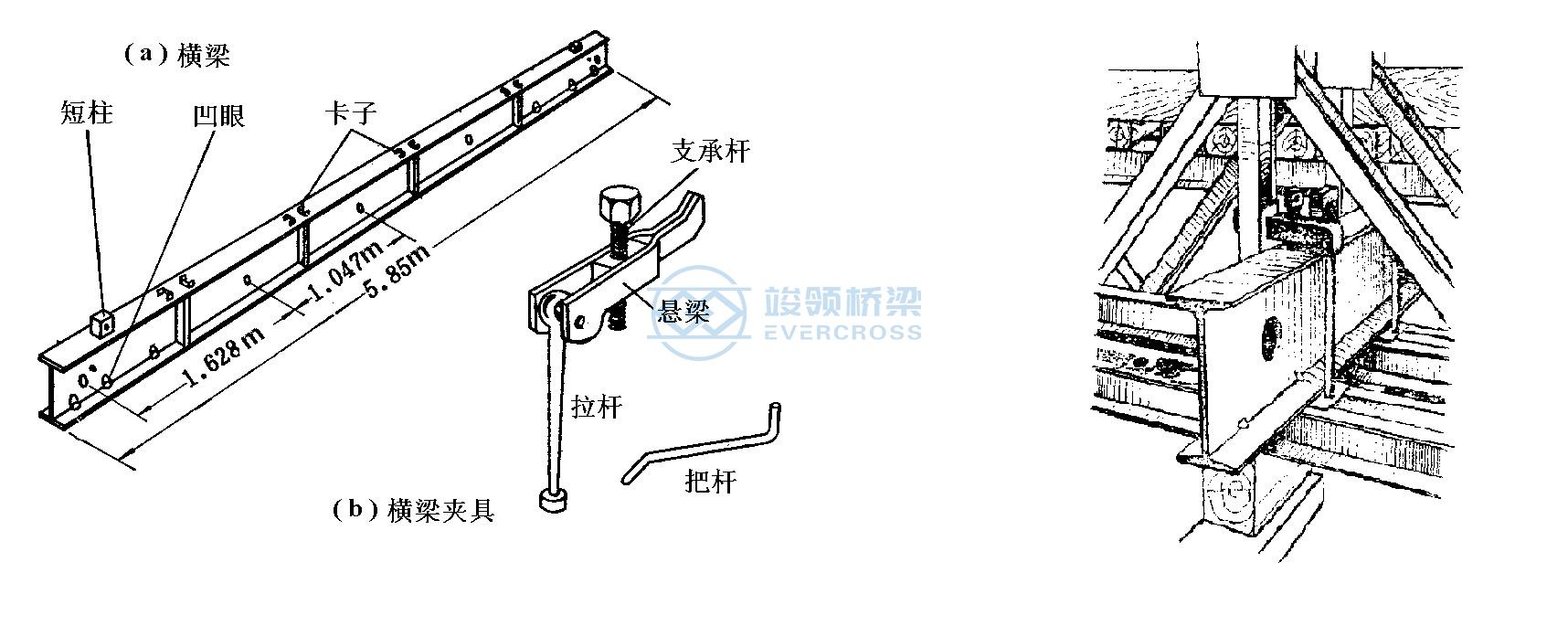

图1 横梁与横梁夹具                                图2 用横梁夹具固定横梁
